鎳氫電池的構(gòu)造和充放電曲線(xiàn)

鎳氫電池一般采用負(fù)極容量過(guò)剩的配置方式，在MH/Ni電池過(guò)充電時(shí)，正、負(fù)極發(fā)生如下反應(yīng)：
氫氧化鎳電極： OHˉ-4e→2H?O+O?
（正極）
吸氫電極：H?O+O?+4e→4OHˉ
（負(fù)極）
氫氧化鎳電極全充電態(tài)時(shí)產(chǎn)生的氧氣，經(jīng)過(guò)擴(kuò)散在負(fù)極上重新化合為水。既保持了電池內(nèi)壓的恒定，同時(shí)又使電液濃度不致發(fā)生巨大變化。

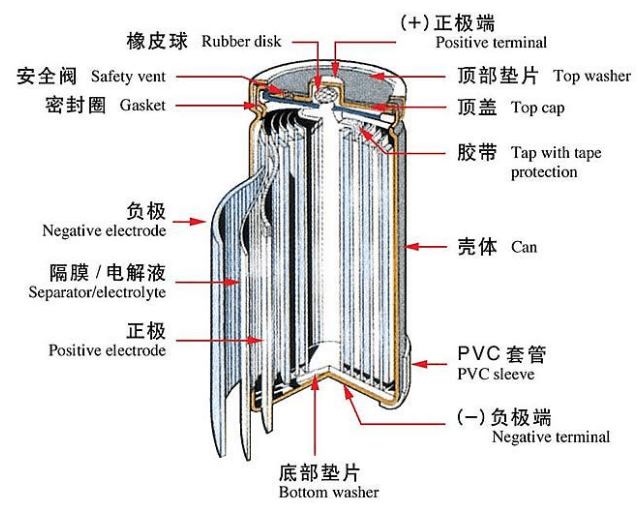

鎳氫電池結(jié)構(gòu)：

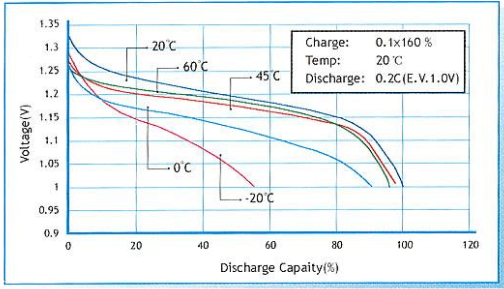

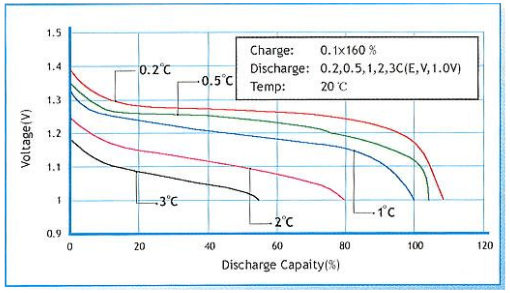

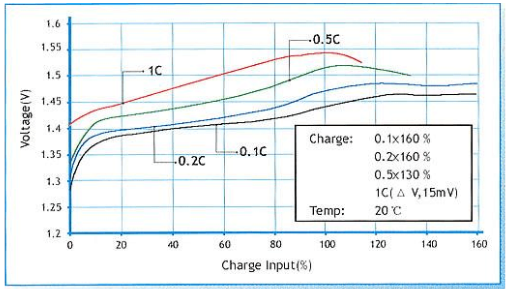

鎳氫電池充放電曲線(xiàn)：

MH/Ni電池的正、負(fù)極上所發(fā)生的反應(yīng)均屬于固相轉(zhuǎn)變機(jī)制，不額外生成和消耗電解液組分，因此電池的正、負(fù)極都具有較高的穩(wěn)定性，可以實(shí)現(xiàn)密封和免維護(hù)。
MH/Ni電池一般采用負(fù)極容量過(guò)剩的配置方式，電池在過(guò)充時(shí)，正極上析出的氧氣可在金屬氫化物電極表面被還原成水；電極在過(guò)放時(shí)，正極上析出的氫氣又可被金屬氫化物電極吸收，從而使得電池具有良好的耐過(guò)充放能力。
當(dāng)正極析出的氧擴(kuò)散到負(fù)極與氫發(fā)生反應(yīng)時(shí)，不僅消耗負(fù)極的一部分氫，影響到負(fù)極的電極電位，而且釋放的熱量會(huì)導(dǎo)致電池內(nèi)部溫度顯著升高，從而加速電極反應(yīng)。

鎳氫電池的特點(diǎn)
電屋=1.2V
能量/重量=30-80Wh/kg（瓦特小晴/千克）即108-880kJ/kg（千焦耳/千克）
能量/醴精=140-300Wh/L（瓦特小時(shí)/公升）即504-1188kJ/kg（千焦耳/千克）

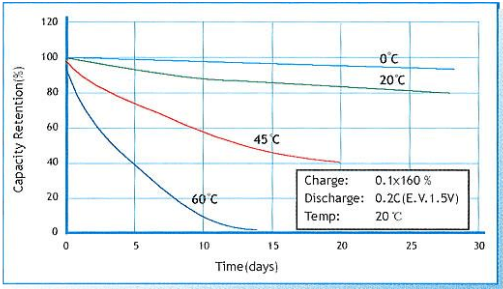

自放率=一般每月30%，低自放型a高每年15-30%

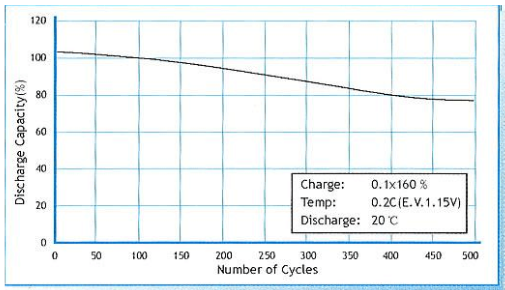

充放重循圈次敷=500-1000次

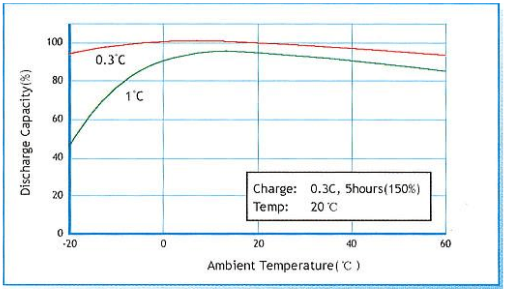

NiI蓄電池具有較好的低溫放電特性，即使在-20℃環(huán)境溫度下，采用大電流（以1C放電速率）放電，放出的電量也能達(dá)到標(biāo)稱(chēng)容量的85%以上。但是，Ni班電池在高溫（+40℃以上）時(shí)，蓄電容量將下降5~10%。這種由于自放電（溫度越高，自放電率越大）而引起的容量損失是可逆的，幾次充放電循環(huán)就能恢復(fù)到最大容量。NiI電池的開(kāi)路電壓為1.27，與Nicd電池相同。

鎳氫電池的保養(yǎng)與使用

1.一般情況下，新的鎳氫電池只含有少量的電量，大家購(gòu)買(mǎi)后要先進(jìn)行充電然后再使用。但如果電池出廠(chǎng)時(shí)間比較短，電量很足，推薦先使用然后再充電。
2.新買(mǎi)的鎳氫電池一般要經(jīng)過(guò)3-4次的充電和使用，性能才能發(fā)揮到最佳狀態(tài)，很多朋友第一次充電碰到的小問(wèn)題，比方第一次充電后拍PP數(shù)量沒(méi)有想象的那么多呀？在3-4次充電和使用后就都迎刃而解了。
3.雖然鎳氫電池的記憶效應(yīng)小，仍然推薦大家盡量每次使用完后再充電，并且是一次性充滿(mǎn)，不要充一會(huì)用一會(huì)然后再充。這可是“延年益壽”的重要一點(diǎn)噢。
